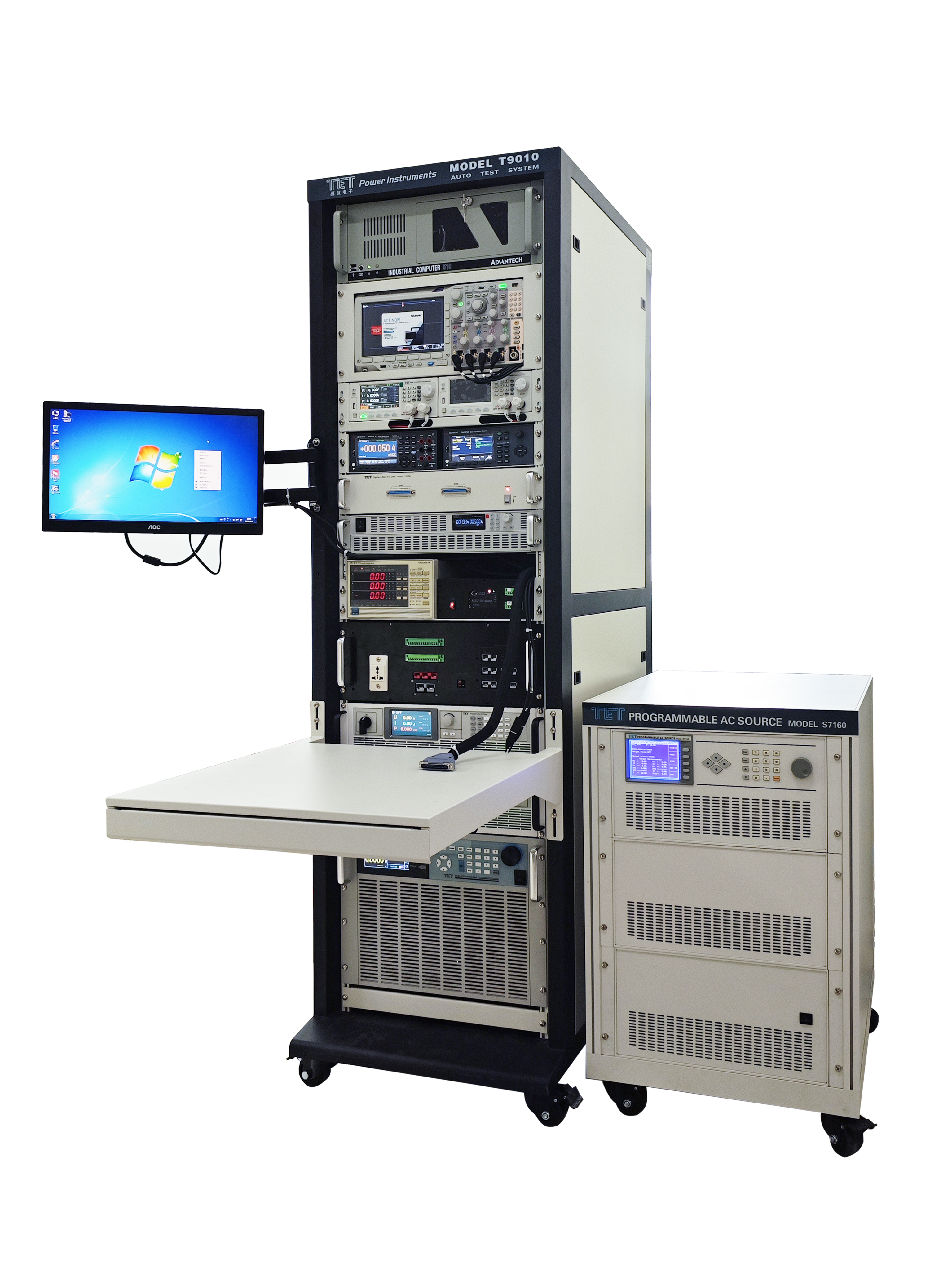

自動測試設備ATE（Automatic Test Equipment）是一種圍繞計算機，通過自動化控制來執行產品性能測試、故障診斷和參數分析的精密系統。ATE測試系統尤其是在電源測試領域，是確保產品良率、降低生產成本不可或缺的關鍵設備。

一、ATE測試系統的組成

1. 硬件組成

? 主控計算機：作為系統的控制中心，運行測試程序，控制其他硬件設備。

? 測試設備：包括電子負載、示波器、萬用表、程控電源、雜訊時序量測儀等，用于對被測設備（DUT）進行各種測試。源儀電子的ATE普遍采用PXI、

AXIe等模塊化架構，方便擴展和升級。

? 測試接口：如探針卡、轉接板等，用于連接DUT和測試設備。

? 信號調理與轉接裝置：對信號進行調理和轉接，確保信號的準確傳輸。

? 開關系統：用于信號的路由和切換。

2. 軟件組成

? 測試程序：根據測試需求編寫，控制硬件設備完成測試任務。

? 驅動程序：用于控制測試設備的底層軟件。

? 數據處理系統：對測試數據進行分析和處理。

二、ATE測試系統的關鍵模塊功能

? 激勵信號源：為DUT提供所需的激勵信號。

? 測量?jī)x器：測量DUT的輸出信號，評估其性能。

? 開關矩陣：實現信號的靈活路由和切換。

? 適配器：確保DUT與測試系統的兼容性。

? 人機接口：提供用戶與系統交互的界面。

? 檢測程序：控制測試流程，分析測試結果。

三、ATE的應用領域

1. 電源測試領域

? 應用對象：電源適配器、充電器、開關電源、LED驅動電源等。

? 測試內容：輸出電壓穩定性、轉換效率、待機功率、紋波特性等。

2. 汽車電子領域

? 應用對象：車載充電機（OBC）、DC/DC轉換器、交直流充電樁模塊等。

? 測試內容：充電效率、穩定性、動態響應特性等。

3. 新能源領域

? 應用對象：光伏逆變器、儲能變流器（PCS）等。

? 測試內容：功率轉換效率、諧波失真、電壓穩定性等。

4. 科研領域

? 應用對象：通信基站電源、機載電源等。

? 測試內容：性能測試、可靠性評估等。

四、ATE測試系統的優勢

? 高精度與自動化：減少人為干預，提高測試精度。

? 全場景模擬能力：模擬各種復雜工況，驗證設備的適應性。

? 成本與效率優化：降低測試成本，提高測試效率。

? 兼容性與標準化：符合國際標準，適配不同國家的電網參數。

源儀電子的ATE測試系統憑借其高效、精確和靈活的特點，且ATE可應用于多個領域，為電子設備的制造和研發提供了強大的支持。
